Súmerná moriaca linka s prerušovaným pohybom
Prerušované morenie je proces, v ktorom sa cievky za horúca valcovanej ocele posúvajú cez moriacu linku k navíjačke a naopak sa ťahajú navíjačkou. Cievky najskôr vchádzajú do rovnačky, kde sa cievka rozvinie, potom vstupujú do série moriacich nádrží kde sa pomocou kyseliny chlórovej (HCl) odstraňujú okovy (oxidy železa). Po morení sa pás opláchne a osuší. Potom je možné aplikovať rôzne povlaky a oleje spolu s pozdĺžnym strihaním a bočným orezávaním. Nakoniec sa pás navinie a zabalí.
Technológia prerušovaného morenia ponúka štandardnú flexibilitu, kapacitu a kvalitu, potrebné pre uspokojenie konštantne sa meniacich potrieb trhu s oceľou.
ŠTANDARDNÝ SYSTÉM OBSAHUJE:

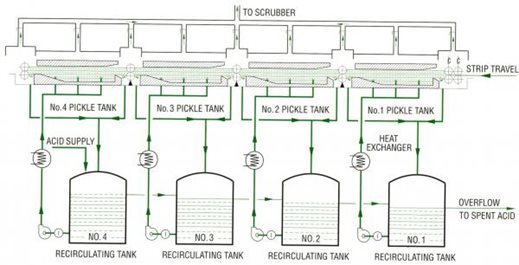

Kyselinový systém
|
|
Kyselinový systém je navrhnutý tak, aby pripravoval kyslý kúpeľ v moriacich nádržiach. Skladá sa z kyselinovzdorných zariadení na skladovanie, cirkuláciu, ohrev, prísun a prečerpávanie.
|
|
|

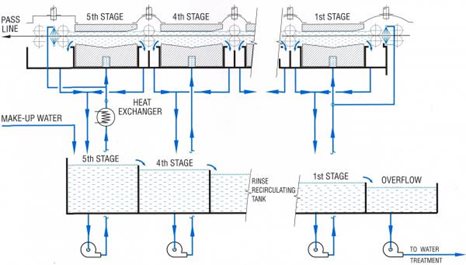

Oplachovací systém
|
|
Oplachovací systém sa skladá zo série nádrží na odstránenie prenesenej kyseliny z pásu predtým ako opustí výrobnú časť. Jedinečný patentovaný oplachovací systém Stain-Free® ponecháva pás úplne ponorený z.
|
|
|

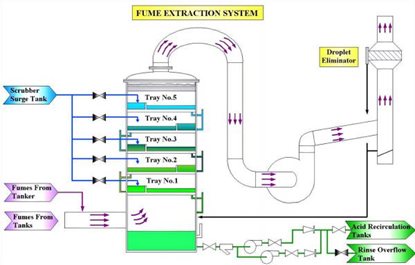

Systém odsávania výparov
|
|
Systém odsávania pár zbiera, čistí a odvetráva výpary z moriacich nádrží, oplachovacích nádrží, zásobných nádrží a recirkulačných nádrží. Je navrhnutý tak, aby presiahol regulačné environmentálne predpisy pre efektívnosť čistenia, emisie kyseliny chlorovodíkovej (HCl) a kvalitu vzduchu v uzavretých priestoroch. Komponentmi takéhoto systému sú čistič, ventilátor, vzduchotechnické potrubie, ovládacie prvky, eliminátor kvapiek a testovacie/inšpekčné porty na monitorovanie emisií.
|
VOLITEĽNÉ POLOŽKY OBSAHUJÚ:
Systém Turbo-Tunnel®
|
|
Konštrukcia patentovaného systému Turbo-Tunnel® spoločnosti Nelson Steel poskytuje najefektívnejší turbulentný moriaci systém. Tento unikátny systém vytvára veľké turbulencie v okolí pásu, najmä na hranách, kde je sú okovy najhrubšie. Konštrukcia Turbo-Tunnel® eliminuje prázdny priestor nad kyslým kúpeľom, redukuje odparovanie, tepelné straty a spotrebu kyseliny.
|
VÝHODY SYSTÉMU TURBO-TUNNEL®
|
-
Znížená spotreba kyseliny
-
Znížená spotreba tepla
-
Lepšia kontrola nad výparmi HCl, tým sa redukujú náklady na údržbu budovy
-
Menší komín na výpary HCl
-
Skrátený čas morenia
|
|
Umývací systém
|
|
Umývací systém sa používa na odstránenie oleja a iných povlakov z pásu ešte pred vstupom do moriacich nádob a na zmytie kyseliny z pásu počas reverzácie linky. Tento systém je možné inštalovať ako jedno- či dvoj-nádržový.
|
|
Separácia oleja a systém obnovy zásad
|
|
Tento systém slúži na odstránenie uvoľneného a emulzifikovaného oleja z mycej recirkulačnej nádrže a na navrátenie čistej vody so zásadami do pracovnej mycej nádrže.
|
|
Systém zberu rozliatych tekutín
|
|
Účelom tohto systému je presmerovanie akejkoľvek tekutiny, ktorá sa nahromadí v chemickej odpadovej vani na najvhodnejšie miesto.
|
|
Systémy na úpravu vody
|
|
Tieto systémy upravujú vodu použitú na oplachovanie pre vypustenie do komunálneho kanalizačného systému a čističky odpadových vôd. Konštrukcia a integrácia úpravne oplachovacích vôd obsahuje usadzovaciu nádobu a nepresiakavé systémy. Všetky systémy na úpravu vody obsahujú najnovšie technológie čo zaručuje zhodu s miestnymi predpismi pre kvalitu odpadových vôd.
|
|
Kotlový systém
|
|
Tento kompletný systém generujúci paru dodáva vhodnú paru pre ohrev kyseliny a vody do všetkých systémov moriacej linky.
|
|
Systém prívodu vody
|
|
Tento systém predhrieva vodu zo zmäkčovačov a chemickej úpravne pred jej vstupom do kotla.
|
|
Kondenzačný systém
|
|
Tento systém sa používa na zber kondenzátu z výmenníkov tepla a opätovné použitie do kotlového systému.
|
|
Povlakový systém na báze suchých mazadiel
|
|
Tento systém poskytuje povlakovej jednotke množstvo druhov riešení so suchými mazadlami.
|
|
Sprchový oplachovací systém
|
|
Pred vyvinutím systému Stain-Free®, poskytoval sprchový oplachovací systém dostatočné pokrytie pásu vodou a tak efektívne odstránenie zostatkovej kyseliny. Tento systém je k dispozícii na požiadanie.
|
|
Oceľové konštrukcie
|
|
Tento komponent sa skladá z konštrukčných nosníkov, stĺpov, chodníkov, zábradlí, schodov a plošín skonštruovaných na podoprenie a prístup ku kompletnej moriacej linke.
|
|
Komínová veža
|
|
Komínová veža slúži na podoprenie komína a dodáva sa kompletná s chránenými rebríkmi a plošinami na dvoch poschodiach. Plošiny umožňujú prístup do kvapôčkového eliminátora a vzorkovacím portom, ktoré sú umiestnené na komíne.
|
|
Ochrana pred kyselinami
|
|
Systém ochrany pred kyselinami poskytuje ochranu pred koróziou od koncentrovanej kyseliny chlorovodíkovej (HCl) a žieraviny.
|
